Caja de Prueba OBD2 – Breakout Box / Detector de Protocolo OBDII

🔧 Caja de Prueba OBD2 – Breakout Box / Detector de Protocolo OBDII

Herramienta profesional de diagnóstico OBD2 diseñada para analizar señales, detectar protocolos, medir voltajes y monitorear actividad del sistema en tiempo real. Ideal para talleres, técnicos automotrices, electrónica y diagnóstico avanzado. Compatible con vehículos 12V y diésel 24V.

🚀 Funciones principales

1️⃣ Extensión OBD2 (Macho → Hembra)

• Cable de 1,5 m entre el DLC del vehículo y la herramienta.

• Permite trabajar cómodo y seguro, sin posturas incómodas bajo el tablero.

2️⃣ 16 conexiones tipo banana (4 mm)

• Terminales de alta calidad para acceso directo a cada pin OBD2.

• Conecta multímetros, osciloscopios y equipos profesionales sin riesgo.

3️⃣ Indicadores LED por pin OBD

• 16 LEDs muestran actividad/señal en cada pin.

• Identifica comunicación ECU, líneas activas y protocolos.

• Código de colores:

  • Rojo: alimentación y tierras

  • Verde: líneas K y L

  • Amarillo: J1850, CAN High, CAN Low

  • Azul: pines OEM reservados

4️⃣ Voltímetro digital integrado

• Pantalla LED azul (3 dígitos, resolución 0,1 V).

• Rango: 8V – 30V.

• Verifica batería, alimentación del DLC y variaciones de voltaje durante el diagnóstico.

5️⃣ Conector OBD con linterna

• Luz integrada para conexiones en zonas oscuras.

• Activación por botón.

🧠 Protocolos detectados

Compatible con los principales estándares OBD2:

• SAE J1850 (PWM / VPW)

• ISO 9141-2

• ISO 14230-4 (KWP2000)

• CAN Bus ISO 15765-4

• CAN Bus J1939 (vehículos pesados)

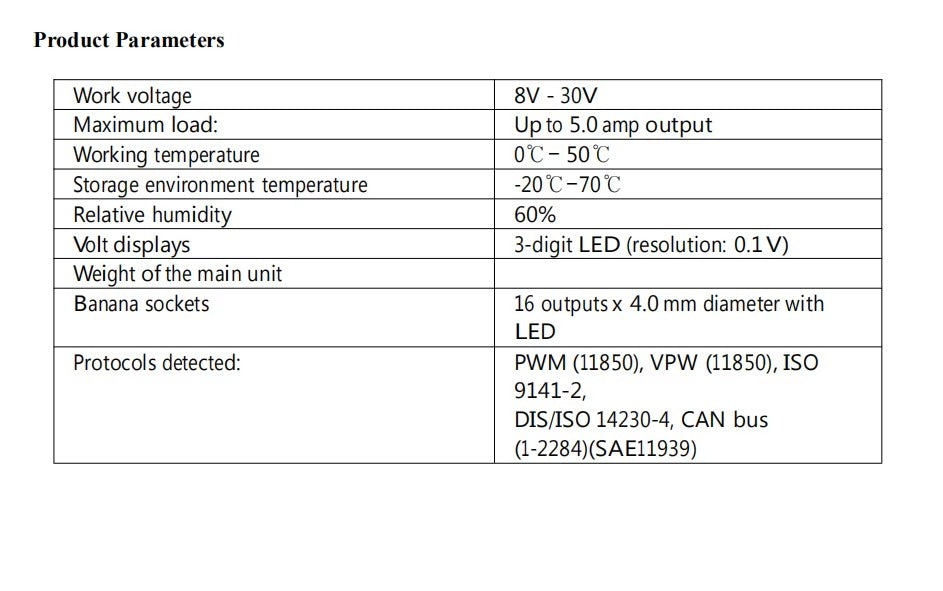

⚙️ Especificaciones técnicas

• Voltaje de trabajo: 8V – 30V

• Carga máxima: hasta 5 A

• Temperatura de operación: 0°C a 50°C

• Temperatura de almacenamiento: -20°C a 70°C

• Humedad relativa: 60%

• Pantalla: LED 3 dígitos

• Terminales: 16 salidas tipo banana 4 mm con LED indicador
